\\Trong các thiết kế nguồn điện hiện đại, phép đo dòng điện không còn chỉ nhằm mục đích bảo vệ-mà còn là hiệu suất, độ ổn định và độ tin cậy-lâu dài.
Tuy nhiên, nhiều nhà thiết kế vẫn đặt câu hỏi tương tự trong quá trình xem xét sơ đồ:
Từ tính cảm giác hiện tại nào thực sự phù hợp với thiết kế nguồn điện của tôi?
Câu trả lời không chỉ phụ thuộc vào phạm vi hiện tại. Hiểu cáchtừ tính cảm giác hiện tạihoạt động trên PCB-và cách chúng tương tác với các yêu cầu về bố cục, tần suất và cách ly-thường tạo ra sự khác biệt giữa một thiết kế rõ ràng và hàng tuần gỡ lỗi.
Máy biến áp Sense hiện tại hoạt động như thế nào trên PCB?

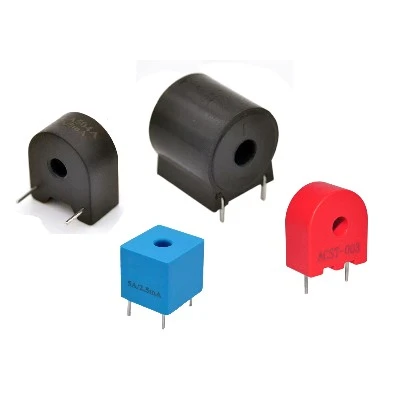

A Máy biến áp cảm biến dòng điện gắn PCBđo dòng điện gián tiếp thông qua khớp nối từ thay vì tiếp xúc điện trực tiếp. Khi dòng điện chạy qua dây dẫn sơ cấp, nó sẽ tạo ra một từ trường tạo ra tín hiệu tỷ lệ trong cuộn dây thứ cấp.
Cách tiếp cận này mang lại hai lợi thế quan trọng cho nguồn điện:
Cách ly điện, bảo vệ mạch điều khiển điện áp-thấp
Mất điện thấp, không giống như các giải pháp shunt điện trở
Trên PCB, khớp nối từ tính này cho phép các nhà thiết kế cảm nhận dòng điện một cách chính xác mà không cần chèn-các thành phần có tổn thất cao vào đường dẫn điện-đặc biệt có giá trị trong các thiết kế có-hiệu suất cao hoặc dòng điện-cao.
Tại sao từ tính cảm giác hiện tại lại quan trọng trong các ứng dụng cung cấp điện
Không phải tất cả các bộ nguồn đều gây áp lực lên các bộ phận cảm biến dòng điện theo cùng một cách. Tần số chuyển mạch, động lực tải và điều kiện nhiệt đều ảnh hưởng đến hiệu quả hoạt động của giải pháp cảm biến từ.
Được thiết kế tốttừ tính cảm giác hiện tạigiúp đảm bảo:
Phản hồi hiện tại ổn định cho các vòng điều khiển
Phát hiện quá dòng chính xác
Giảm độ nhạy tiếng ồn trong môi trường dV/dt cao
Việc bỏ qua các yếu tố này có thể dẫn đến tín hiệu phản hồi bị méo, quy định không ổn định hoặc gây ra lỗi phiền toái-thường xuất hiện muộn trong giai đoạn xác thực.
Các yếu tố chính khi lựa chọn máy biến áp cảm biến dòng điện gắn PCB
Khi đánh giá mộtMáy biến áp cảm biến dòng điện gắn PCB, các nhà thiết kế nên nhìn xa hơn mức xếp hạng hiện tại danh nghĩa và tập trung vào cách thiết bị tích hợp vào hệ thống.
Những cân nhắc quan trọng bao gồm:
Tỷ lệ vòng quay và độ nhạy phù hợp với IC điều khiển
Đáp ứng tần số tương thích với cấu trúc liên kết chuyển mạch
Điện áp cách ly đáp ứng các yêu cầu về an toàn và quy định
Dấu chân cơ học phù hợp với bố trí PCB nhỏ gọn
Máy biến áp được tối ưu hóa cho cảm biến nguồn điện không chỉ là một thành phần thụ động-mà còn là một phần của hệ thống điều khiển.
Mẹo bố trí cảm biến dòng điện PCB thực sự ảnh hưởng đến độ chính xác
Ngay cả máy biến áp phù hợp cũng có thể hoạt động kém nếu bố trí PCB bị bỏ qua. Trong thực tế, nhiều vấn đề về cảm biến hiện tại bắt nguồn từ các quyết định bố trí hơn là lựa chọn thành phần.
Hiệu quảMẹo bố trí cảm biến dòng điện PCBbao gồm:
Giữ các đường dẫn dòng chính ngắn và trực tiếp
Giảm thiểu diện tích vòng lặp để giảm nhiễu từ
Đặt các bộ phận cảm biến cách xa các nút chuyển mạch ồn ào
Đảm bảo nối đất nhất quán cho mạch bên thứ cấp
Các chi tiết bố cục này ảnh hưởng trực tiếp đến tính toàn vẹn của tín hiệu, đặc biệt là trong các thiết kế có dòng điện-tần số cao hoặc dòng điện-cao.
Kết hợp giải pháp từ tính phù hợp với thiết kế của bạn
Vì vậy, từ tính cảm giác hiện tại nào phù hợp với thiết kế nguồn điện của bạn?
Lựa chọn tốt nhất là lựa chọn cân bằng được hiệu suất điện, tích hợp cơ học và độ tin cậy lâu dài-trong điều kiện vận hành thực tế. Các nhà thiết kế xem xét hành vi từ tính, bố cục PCB và tương tác hệ thống ngay từ đầu trong giai đoạn thiết kế thường tránh được việc thiết kế lại tốn kém sau này.
TạiSHINHOM, chúng tôi thiết kếMáy biến áp cảm biến dòng điện gắn PCBđặc biệt dành cho các ứng dụng cung cấp điện, với các đặc tính và định dạng từ tính được kiểm soát được tối ưu hóa để tích hợp PCB hiệu quả. Nếu bạn đang đánh giá các tùy chọn hoặc tinh chỉnh thiết kế hiện có, nhóm kỹ thuật của chúng tôi có thể giúp bạn tìm giải pháp phù hợp cho ứng dụng của mình.
