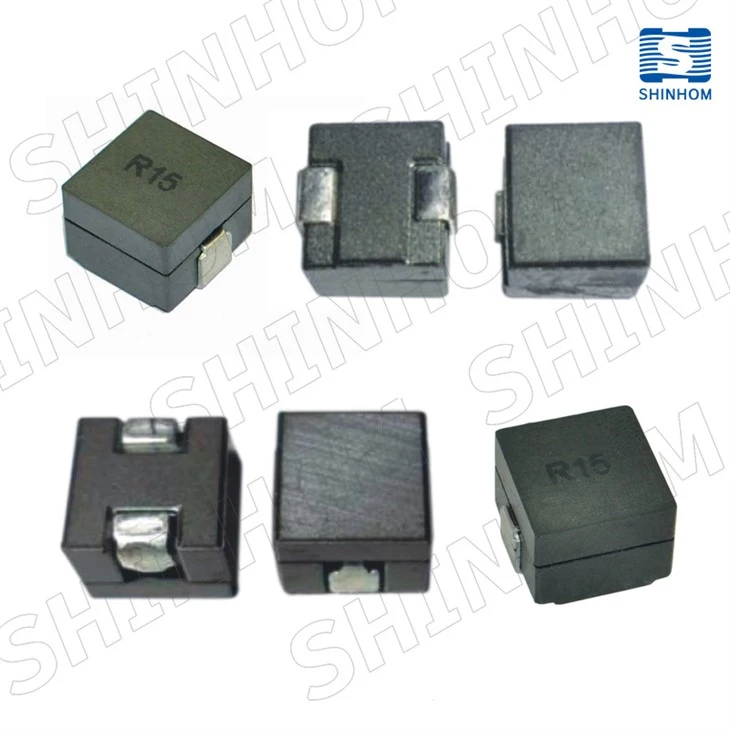

A cuộn cảm điện áp cao, hay còn gọi là cuộn dây cao áp, là thành phần thụ động được sử dụng trong hệ thống điện để lưu trữ năng lượng dưới dạng từ trường.
Cấu trúc cơ bản của cuộn cảm điện áp cao bao gồm một cuộn dây quấn quanh vật liệu lõi, chẳng hạn như ferit, sắt hoặc không khí. Chức năng chính của vật liệu lõi là tập trung và dẫn hướng từ trường, tăng độ tự cảm của cuộn dây.
Cuộn cảm điện áp cao có một số đặc điểm quan trọng:
Cách điện cao: Lớp cách điện giữa cuộn dây và lõi phải có khả năng chịu được mức điện áp cao, đảm bảo cuộn cảm không bị đứt hoặc hồ quang.
Điện dung ký sinh thấp: Cuộn cảm điện áp cao được thiết kế để giảm thiểu điện dung ký sinh, có thể gây tổn thất năng lượng và ảnh hưởng đến hiệu suất của cuộn cảm.
Độ tự cảm cao: Độ tự cảm của cuộn cảm điện áp cao thường cao hơn độ tự cảm của cuộn cảm thông thường, cho phép nó lưu trữ nhiều năng lượng hơn trong từ trường.
Tổn thất thấp: Cuộn cảm điện áp cao được thiết kế để giảm thiểu tổn thất năng lượng, đảm bảo lưu trữ và giải phóng năng lượng hiệu quả.
Khi chọn cuộn cảm điện áp cao, điều cần thiết là phải xem xét các yêu cầu ứng dụng cụ thể, chẳng hạn như điện áp, dòng điện, tần số và nhiệt độ, để đảm bảo hiệu suất và độ tin cậy tốt nhất.
Cuộn cảm định mức điện áp trong các ứng dụng như nguồn điện DC-DC và AC-DC điện áp cao, hệ thống điều khiển và tự động hóa công nghiệp, tự động hóa gia đình, thiết bị và ô tô, bao gồm cả xe điện (EV).
| Họ sản phẩm | 1. DEP✉ | 2. HCB✉ | 3. Trụ sở chính✉ | 4. LCHB✉ |
| 5. LPM✉ | 6.SMB✉ |
Cuộn cảm xuyên lỗ dòng điện cao
ĐẶC TRƯNG:
· Hoạt động ở nhiệt độ cao, liên tục lên tới 180 độ mà không bị lão hóa
· DCR thấp để giảm thiểu tổn thất và giảm nhiệt độ tăng
· Công nghệ lõi hợp kim sắt bột mang lại độ tự cảm ổn định và
bão hòa trên nhiệt độ vận hành với tổn thất lõi thỏa đáng
· Độ bão hòa mềm giúp giảm độ tự cảm có thể dự đoán được khi tăng
Dòng điện một chiều không phụ thuộc vào nhiệt độ
· Thiết bị đầu cuối tiêu chuẩn được loại bỏ và đóng hộp để lắp xuyên lỗ
nhưng các cấu hình đầu cuối khác như đồng trần, SMD và máy ép
pin phù hợp có sẵn theo yêu cầu
· Tùy chọn tùy chỉnh có sẵn
ỨNG DỤNG:
· Ứng dụng dòng điện cao và nhiệt độ cao
· Bộ chuyển đổi DC/DC
· Động cơ dòng điện cao và khử tiếng ồn chuyển mạch
· Biến tần
Dòng sản phẩm trong gia đình này
| Dòng sản phẩm | Trở kháng@100KHz±20% | DCR tối đa(mΩ) | Loại SRF(MHz) | Dòng định mức nhiệt Irms(A) | Dòng bão hòa Isat 1(A) | Dòng bão hòa Isat 2(A) | |
| DEP2520 | 1.2-10 | 1.3-2.0 | 8-90 | 30-80 | 30-110 | 45-150 | ✉ |
Cuộn Cảm Công Suất Cao,Cuộn Cảm Nguồn SMD
ĐẶC TRƯNG:
· Khả năng mang dòng điện cao
· Tổn hao lõi thấp
· Dải điện cảm từ 22nH đến 120nH
· Dòng điện từ 14A đến 35A
· Vật liệu lõi ferit
· Nhiệt độ hoạt động: -40 độ đến +125 độ (môi trường xung quanh cộng với khả năng tự tăng nhiệt độ)
· Nhiệt độ bảo quản: -40 độ đến +125 độ
ỨNG DỤNG:
· Điện tử cầm tay
· Máy chủ và máy trạm
· Hệ thống mạng và lưu trữ dữ liệu
· Máy tính xách tay và máy tính để bàn
· Card đồ họa và hệ thống năng lượng pin
· Bộ điều chỉnh nhiều pha
· Mô-đun điều chỉnh điện áp (VRM)
Dòng sản phẩm trong gia đình này
| Dòng sản phẩm | Độ tự cảm (µH) | IDC(A) | Chiều dài (mm) | Chiều rộng (mm) | Chiều cao (mm) | |
| HCB0404 0505 | 22-100 | 19-30 | 4.0-5.0 | 4.0-5.0 | 3.0-4.8 | ✉ |
| HCB0703 | 80-150 | 13-27 | 7.35 | 6.6 | 3.1 | ✉ |
| HCB0705 | 72-226 | 16-43 | 7.0 | 7.0 | 4.95 | ✉ |
| HCB0805 | 32-200 | 16-65 | 7.62 | 7.62 | 4.96 | ✉ |
| HCB0906 | 100-300 | 27.5-51 | 9.6 | 6.4 | 8.0 | ✉ |
| HCB1005 | 80-220 | 26-53 | 10.2 | 7.0 | 4.95 | ✉ |
| HCB1007 | 115-470 | 19-61 | 10.5 | 8.0 | 7.0 | ✉ |
| HCB1008 | 120-220 | 47-68 | 10.2 | 8.0 | 8.0 | ✉ |
| HCB1107 | 120-510 | 14.5-55 | 11.2 | 7.2 | 7.2-7.5 | ✉ |
| HCB1208 | 150-250 | 44-50 | 11.8 | 8.1 | 8.0 | ✉ |
| HCB1211 | 230-540 | 26-40 | 11.7 | 11.5 | 9.2 | ✉ |
| HCB1313 | 220-500 | 28-40 | 13.46-13.5 | 13.0-13.2 | 5.3-8.0 | ✉ |
| HCB1413 | 300-680 | 24-45 | 14.5 | 13.3 | 9.5 | ✉ |
| Dòng sản phẩm | Độ tự cảm (µH) | IDC(A) | Chiều dài (mm) | Chiều rộng (mm) | Chiều cao (mm) | |
| HCB040404R32 | 55-100 | 17-19 | 4.0 | 4.0 | 4.0 | ✉ |
| HCB070705R32 | 100-180 | 28-50 | 7.0 | 6.8 | - | ✉ |
| HCB100612R125 | 70-330 | 40-77 | 12.0 | 10.0 | 6.0 | ✉ |
| HCB100709R18 | 100-400 | 30-70 | 10.0 | 7.0 | 9.0 | ✉ |
| HCB100808AR18 | 120-400 | 26-70 | 10.0 | 8.0 | 8.0 | ✉ |
| HCB100808R18 | 100-320 | 45-74 | 10.6 | 8.0 | - | ✉ |
| HCB100875R29 | 100-370 | 30-56 | 10.2 | 8.0 | 7.5 | ✉ |
| HCB121109R30 | 150-500 | 32-55 | 11.5 | 11.0 | 9.0 | ✉ |
Cuộn cảm công suất cao
ĐẶC TRƯNG:
·Kích thước: 15.5mm x 11mm x 8mm
·Xếp hạng hiện tại: lên tới 50Apk
·Phạm vi điện cảm: 0.14μH đến 2.25μH
·Xử lý các xung đột biến hiện tại cao mà không bão hòa
·Tiếng ồn cực thấp nhờ kết cấu composite
·Tuân thủ chỉ thị RoHS 2002/95/EC
·Nhiệt độ hoạt động và nhiệt độ bảo quản: -40 độ - +125 độ .
ỨNG DỤNG:
·Ứng dụng PDA/notebook/máy tính để bàn/máy chủ
·Bộ chuyển đổi POL dòng điện cao
· Cấu hình thấp, nguồn điện cao
·Thiết bị chạy bằng pin
·Bộ chuyển đổi DC/DC trong hệ thống điện phân phối
·Bộ chuyển đổi DC/DC cho Mảng cổng lập trình được dạng trường (FPGA)
Dòng sản phẩm trong gia đình này
| Dòng sản phẩm | Độ tự cảm L{{0}}(µH)±15% 0Adc | Dòng định mức nhiệt DC(A) | Dòng bão hòa DC(A) | DCR tối đa(mΩ) | |
| HQ1009 | 0.14-0.31 | 40 | 35-80 | 0.49±5% | ✉ |
| HQ1108 | 0.15-2.5 | 14-38.7 | 16-50 | 0.8-5.5 | ✉ |
Cuộn cảm nguồn xuyên tâm dạng ống UL xuyên lỗ
ĐẶC TRƯNG:
Xây dựng dây vết thương
Đặc điểm môi trường tuyệt vời
Độ tin cậy cao
Độ tự cảm cao và RDC thấp hơn
Nhiệt độ hoạt động: -55 độ đến +125 độ
Ống co: Loại UL chống cháy VW-1
CÁC ỨNG DỤNG:
Nguồn điện, Bộ sạc pin, Biến tần, Bộ chuyển đổi
Xe điện, ô tô
Trang chủ Ứng dụng
Thuộc về y học
Kiểm soát truy cập
Thiết bị CNTT
An ninh CCTV
Đèn LED
Dòng sản phẩm trong gia đình này
| Dòng sản phẩm | L(µH) | DCR(Ω) | IDC (mA) | |
| LCHB0406 | 1.0-25000 | 0.035-180 | 20-2000 | ✉ |
| LCHB0608 | 3.3-150000 | 0.016-520 | 16-3500 | ✉ |
| LCHB0707 | 1.0-1500 | 0.006-5.0 | 160-5000 | ✉ |
| LCHB0806 | 22-1000 | 0.11-4.45 | 190-1270 | ✉ |
| LCHB0807 | 2.2-1500 | 0.011-3.5 | 180-4000 | ✉ |
| LCHB0810 | 3.3-100000 | 0.012-180 | 28-5000 | ✉ |
| LCHB0912 | 10-1000 | 0.027-2.1 | 450-4500 | ✉ |
| LCHB1010 | 3.3-15000 | 0.01-24 | 120-5900 | ✉ |
| LCHB1012 | 10-1000 | 0.022-1.7 | 560-5300 | ✉ |
| LCHB1016 | 10-47000 | 0.031-56 | 95-5000 | ✉ |
| LCHB1018 | 4.7-100000 | 0.008-89.7 | 60-6000 | ✉ |
| LCHB1213 | 10-10000 | 0.023-10 | 240-5100 | ✉ |
| LCHB1415 | 10-47000 | 0.015-27 | 150-5000 | ✉ |
Cuộn cảm điện được bảo vệ SMD, cuộn cảm có độ tin cậy cao SMD
ĐẶC TRƯNG:
Cuộn cảm nguồn được bảo vệ từ tính Cuộn cảm chip nguồn SMD được bảo vệ
Cho dòng điện cao lên đến 50A và DCR Reflow rất thấp và hàn tay
có sẵn Phi lê hàn tốt và đặc tính ngăn ngừa hư hỏng trong quá trình hàn nóng chảy lại
CÁC ỨNG DỤNG:
Máy tính xách tay
Thiết bị sử dụng pin
Bộ chuyển đổi DC / DC
Máy ảnh kỹ thuật số và máy quétCD-ROM/DVD và PDA
·Phạm vi nhiệt độ hoạt động -55 độ đến +125 độ
Dòng sản phẩm trong gia đình này
| Dòng sản phẩm | Độ tự cảm (µH) | IDC(A) | Chiều dài (mm) | Chiều rộng (mm) | Chiều cao (mm) | |
| LPM0110 | 0.22-10 | 0.32-1.7 | 1.2 | 1.0 | 0.8 | ✉ |
| LPM0420C | 0.1-10 | 1.8-18 | 4.5 | 4.5 | 2.0 | ✉ |
| LPM0515C | 0.15-10 | 2.3-16 | 5.5 | 5.5 | 1.5 | ✉ |
| LPM0518C | 0.22-4.7 | 3.5-16 | 5.5 | 5.5 | 1.8 | ✉ |
| LPM0520C | 0.1-10 | 2.0-20 | 5.5 | 5.5 | 2.0 | ✉ |
| LPM0530C | 0.1-33 | 2.0-23 | 5.5 | 5.5 | 3.0 | ✉ |
| LPM0620C | 0.1-10 | 3.0-21 | 7.4 | 7.4 | 2.0 | ✉ |
| LPM0624C | 0.1-15 | 3.5-30 | 7.4 | 7.4 | 2.4 | ✉ |
| LPM0630C | 1.0-22 | 4.0-40 | 7.4 | 7.4 | 4.0 | ✉ |
| LPM0640C | 0.15-12 | 4.0-40 | 7.4 | 7.4 | 4.0 | ✉ |
| LPM0650C | 0.47-47 | 2.5-22 | 7.6 | 7.6 | 5.0 | ✉ |
| LPM0830C | 0.22-33 | 3.0-30 | 9.2 | 9.2 | 3.0 | ✉ |
| LPM0840C | 0.22-47 | 3.0-32 | 9.2 | 9.2 | 4.0 | ✉ |
| LPM0850C | 0.15-22 | 5.0-45 | 9.2 | 9.2 | 5.0 | ✉ |
| LPM1020C | 0.33-2.2 | 8-29 | 10.5 | 10.5 | 2.0 | ✉ |
| LPM1030C | 0.36-6.8 | 7.0-25 | 10.5 | 10.5 | 3.0 | ✉ |
| LPM1040C | 0.19-47 | 3.6-40 | 10.5 | 10.5 | 4.0 | ✉ |
| LPM1050C | 0.36-22 | 6.0-33 | 10.5 | 10.5 | 5.0 | ✉ |
| LPM1050D | 3.3-22 | 2.5-7.0 | 10.2 | 10.2 | 5.0 | ✉ |
| LPM1060C | 1.0-4.7 | 14-26.5 | 11.3 | 10.0 | 6.0 | ✉ |
| LPM1080D | 8.2-22 | 4.0-6.0 | 11.2 | 11.2 | 8.0 | ✉ |
| LPM1090D | 1.0-47 | 2.3-17 | 10.2 | 10.2 | 9.0 | ✉ |
| LPM1213D | 8.2-22 | 5.5-10 | 13.8 | 13.8 | 13 | ✉ |
| LPM1235C | 0.1-10.0 | 7.0-48 | 13.2 | 13.2 | 3.5 | ✉ |
| LPM1250C | 0.1-22 | 7.0-50 | 13.2 | 13.2 | 5.0 | ✉ |
| LPM1260C | 0.33-10.0 | 11-45 | 13.2 | 13.2 | 6.0 | ✉ |
| LPM1265C | 0.15-68 | 5.0-60 | 13.2 | 13.2 | 6.5 | ✉ |
| LPM1280C | 1.0-2.2 | 26-35 | 13.2 | 13.2 | 8.0 | ✉ |
| LPM1770C | 1.0-350 | 3.0-50 | 18 | 18 | 7.0 | ✉ |
| LPM2010C | 0.24-2.2 | 1.6-6.3 | 2.0 | 1.6 | 1.0 | ✉ |
| LPM2213C | 0.47-400 | 4.0-80 | 22.5 | 22.5 | 13 | ✉ |
| LPM2510C | 1.0-4.7 | 1.5-3.5 | 2.5 | 2.0 | 1.0 | ✉ |
| LPM2512C | 0.22-4.7 | 1.8-8.0 | 2.5 | 2.0 | 1.2 | ✉ |
| LPM3210C | 1.0 | 4.0 | 3.2 | 2.5 | 1.0 | ✉ |
| LPM3212C | 4.7 | 2.0 | 3.2 | 2.5 | 1.2 | ✉ |
| LPM3215C | 0.22 | 11 | 3.2 | 2.5 | 1.5 | ✉ |
| LPM3220C | 1.0-4.7 | 2.8-5.4 | 3.2 | 2.5 | 2.0 | ✉ |
| LPM4010C | 1.0-10.0 | 1.5-3.5 | 4.0 | 4.0 | 1.0 | ✉ |
| LPM4012C | 0.25-10.0 | 1.8-8.0 | 4.0 | 4.0 | 1.2 | ✉ |
| LPM4015C | 0.47-2.2 | 6.0-9.2 | 4.0 | 4.0 | 1.5 | ✉ |
| LPM4020C | 0.33-22 | 1.7-13 | 4.0 | 4.0 | 2.0 | ✉ |
| LPM4030C | 0.15-10.0 | 3.1-24 | 4.0 | 4.0 | 3.0 | ✉ |
| LPM4040C | 0.15-10.0 | 2.8-21 | 4.0 | 4.0 | 4.0 | ✉ |
| LPM5020C | 0.15-6.8 | 4.5-27 | 5.4 | 5.2 | 2.0 | ✉ |
| LPM5030C | 0.15-10.0 | 4.5-30 | 5.4 | 5.2 | 3.0 | ✉ |
| LPM6030C | 0.15-10.0 | 7.0-35 | 6.6 | 6.4 | 3.0 | ✉ |
| LPM6060C | 0.22-15 | 7.4-29 | 6.6 | 6.4 | 6.0 | ✉ |
| LPM10100C | 1.0-15 | 13.8-43.5 | 11.3 | 8.0 | 10.0 | ✉ |
Cuộn cảm điện SMT dòng điện cao
SMBDòng cuộn cảm nguồn được bảo vệ dòng điện cao có điện trở DC dưới miliohm và khả năng xử lý dòng điện rất cao. Khả năng che chắn từ tính và dung sai DCR chặt chẽ khiến chúng trở nên lý tưởng cho các bộ điều chỉnh VRM/VRD/EVRD nhiều pha điện áp thấp và mạch cảm biến dòng điện.
ĐẶC TRƯNG:
·Vật liệu lõi ferit
·Kết cấu được che chắn
·Nhiệt độ hoạt động: -40 độ đến +125 độ
·Dung sai DCR chặt chẽ cho mạch cảm biến dòng điện dựa trên cuộn cảm DCR
·Ba phiên bản cho hiệu quả và độ chính xác tối ưu
·Xây dựng ferrite cho phẳng L vs I với dòng điện cao
· Che chắn từ tính cho phép đóng gói mật độ cao
·Lý tưởng cho bộ điều chỉnh VRM/VRD/EVRD nhiều pha
CÁC ỨNG DỤNG:
·May chủ
·Bộ điều chỉnh đa pha và Vcore
·Bộ điều chỉnh máy tính xách tay
·Hệ thống điện ắc quy
·Card đồ họa
Dòng sản phẩm trong gia đình này
| Dòng sản phẩm | OCL(nH)+10% | DCR tối đa(mΩ) | IDC Tối đa(A) | |
| SMB0808B | 300-1000 | 0.8 | 15-60 | ✉ |
| SMB1007B | 330-1600 | 0.81 | 12-65 | ✉ |
Shinhom nỗ lực thiết lập tiêu chuẩn xuất sắc cao cho các ngành tích hợp hoặc sử dụng công nghệ từ tính trongcuộn cảm điện áp caocác sản phẩm.
