SMD cuộn cảm, còn được gọi là cuộn cảm trên mặt đá bề mặt, là các thành phần điện tử được sử dụng để lưu trữ và giải phóng năng lượng trong các mạch điện. Chúng được thiết kế để xử lý các dòng điện cao và có điện trở thấp để giảm thiểu tổn thất điện năng.
Những cuộn cảm này bao gồm một cuộn dây dây quanh lõi từ tính, thường được làm bằng vật liệu ferrite. Cuộn dây tạo ra một từ trường khi dòng điện chảy qua nó và năng lượng được lưu trữ này sau đó có thể được giải phóng khi dòng điện thay đổi hoặc bị gián đoạn.
Các cuộn cảm công suất SMD thường được sử dụng trong các ứng dụng khác nhau, bao gồm nguồn cung cấp năng lượng, bộ chuyển đổi DC-DC, bộ điều chỉnh điện áp và mạch lọc. Chúng giúp làm giảm sự dao động trong dòng điện và điện áp, giảm nhiễu điện từ (EMI) và cải thiện hiệu quả mạch tổng thể.
"SMD" trong cuộn cảm công suất SMD là viết tắt của thiết bị gắn trên bề mặt, cho thấy chúng được thiết kế cho lắp ráp công nghệ gắn trên bề mặt (SMT) trên các bảng mạch in (PCB). Điều này cho phép các quy trình sản xuất hàng loạt và tự động, làm cho chúng phù hợp cho sản xuất khối lượng lớn.
Khi chọn cuộn cảm công suất SMD, các thông số kỹ thuật quan trọng cần xem xét bao gồm giá trị độ tự cảm, xếp hạng hiện tại, điện trở DC và xếp hạng nhiệt độ. Các tham số này xác định hiệu suất và sự phù hợp của cuộn cảm cho các ứng dụng cụ thể.
Nhìn chung, cuộn cảm công suất SMD đóng một vai trò quan trọng trong các mạch điện tử bằng cách cung cấp các chức năng lưu trữ năng lượng, lọc và triệt tiêu tiếng ồn, góp phần vào hoạt động hiệu quả và đáng tin cậy của các thiết bị điện tử khác nhau.
Gia đình sản phẩm
| Gia đình sản phẩm | Tự cảm (MạnhH) | Idc (a) | Chiều dài (mm) | Chiều rộng (mm) | Chiều cao (mm) | |
| 1. AIML-C | 0.6-470 | 50-600 (MA) | 0.6-2.0 | 0.3-1.2 | 0.3-0.9 | ✉ |
| 2. Aiml | 0.047-120 | 1-1200 (MA) | 1.0-4.5 | 0.5-3.2 | 0.5-1.6 | ✉ |
| 3. AISC | 0.01-10000 | 30-10000 (MA) | 0.66-2.9 | 0.6-2.25 | 1.19-3.5 | ✉ |
| 4 .. AISC-F | 1.0-4700 | 20-1000 (MA) | 1.1-3.4 | 0.95-3.15 | 1.78-4.8 | ✉ |
| 5. Aism | 0.01-10000 | 25-1800 (MA) | 2.5-5.6 | 1.8-5.0 | 2.0-5.0 | ✉ |
| 6. B60/80 | 1.0-1500 | 0.075-8.6 | 13.2 | 6.0 | 6.0 | ✉ |
| 7. Cep | 0.5-47 | 4.0-36.5 | 11.2-22.3 | 10.5-21.5 | 5.2-12.0 | ✉ |
| 8. HCB | 22-680 | 13-77 | 4.0-14.5 | 4.0-13.3 | 3.0-9.5 | ✉ |
| 9. LPA | 0.13-47 | 3.5-41.5 | 7.0-18.3 | 7.0-18.3 | 3.1-9.2 | ✉ |
| 10. LPM | 0.047-400 | 0.32-80 | 2.5-22.5 | 2.5-22.5 | 1.0-12.7 | ✉ |
| 11. LPS | 0.47-330 | 0.17-6.3 | 2.5-8.0 | 2.5-8.0 | 1.0-4.5 | ✉ |
| 12. LQH | 0.12-10000 | 0.05-6.0 | 2.5-5.7 | 2.0-5.0 | 1.8-4.7 | ✉ |
| 13. LQH-S | 0.27-10000 | 0.02-6 | 3.5-6.3 | 3.5-6.3 | 2.4-4.7 | ✉ |
| 14. SB | 1.5-15000 | 0.07-5.6 | 10.5 | 9.05 | 6.0-7.5 | ✉ |
| 15. Sdr | 1.0-1200 | 0.10-10.0 |
3.0-13 |
3.5-13 | 1.6-7.0 | ✉ |
| 16 .. SDRH | 1.0-6800 | 0.038-11.6 | 3.2-14.8 | 3.2-14.8 | 1.2-10 | ✉ |
| 17. SDR | 10-820 | 0.33-2.65 | 6.2-12.6 | 5.6-11.6 | 3.2-5.4 | ✉ |
| 18. SDR-T | 1.0-1000 | 0.15-7.2 | 7.2-12.7 | 7.2-12.7 | 3.0-8.5 | ✉ |
| 19. Spi | 0.47-1000 | 0.1-51.7 | 6.6-22.1 | 4.45-16.0 | 2.92-11.43 | ✉ |
| 20. SPI-S | 1.0-10000 | 0.02-5.0 | 6.6-18.54 | 4.45-15.24 | 2.7-7.62 | ✉ |
| 21. SMB | - | 14-65 | 8.0-10.0 | 8.0-10.0 | 9.5-10.0 | ✉ |
Cuộn dây gốm nhiều lớp bề mặt
Thích hợp cho các ứng dụng tần số cao, AIML-C Series có
khả năng chịu đựng chặt chẽ về kích thước vật lý, khả năng chịu đựng sự tự cảm chặt chẽ,
Q xuất sắc và một phạm vi SRF được đảm bảo. Sê-ri AIML-C
có cấu trúc tích hợp gốm, dẫn đến sản phẩm cao
chất lượng và độ tin cậy vượt trội. Tất cả các bộ phận đều không có chì và tuân thủ
với tiêu chuẩn ROHS. Sê-ri AIML-C có nhiệt độ hoạt động
của -40 ºC đến +85 ºC. Ngoài ra, hỗ trợ ứng dụng gắn trên bề mặt
Các điều kiện hàn lại mà không hy sinh bất kỳ đặc điểm tần số.
ĐẶC TRƯNG:
Kích thước EIA tiêu chuẩn
Nhiệt độ hoạt động -40 ºC đến +85 ºC
ROHS không có chì tuân thủ
Khả năng chịu đựng chặt chẽ về kích thước vật lý
Khả năng gắn bề mặt
Dung sai độ tự cảm chặt chẽ, Q & SRF Q & Đảm bảo SRF xuất sắc
Chất lượng sản phẩm cao & nổi bật
Độ tin cậy
Ứng dụng:
Truyền thông di động
WLAN
Biện pháp bộ đếm EMI trong các mạch tần số cao
Giao tiếp máy tính
Loạt trong gia đình này
| SẢN PHẨM SẢN PHẨM | Tự cảm (MạnhH) | IDC (MA) | Chiều dài (mm) | Chiều rộng (mm) | Chiều cao (mm) | |
| AIML0201C | 0.6-120 | 50-600 | 0.6 | 0.3 | 0.3 | ✉ |
| AIML0402C | 1.0-220 | 100-400 | 1.0 | 0.5 | 0.5 | ✉ |
| AIML0603C | 1.0-470 | 150-500 | 1.6 | 0.8 | 0.8 | ✉ |
| AIML0805C | 1.5-470 | 300-600 | 2.0 | 1.2 | 0.9 | ✉ |
Surface Mount Multi Lớp cuộn cảm,
Vật liệu gốm và ferrite là tùy chọn
ĐẶC TRƯNG:
Công nghệ phim mỏng nâng cao
Kích thước nhỏ, không có chì phù hợp với giá treo bề mặt mật độ cao
Giá trị điện trở thấp của highb
Khả năng hàn tuyệt vời và sốc nhiệt
Thích hợp cho hàn và hàn lại sóng
Thủy tinh phủ men răng và độ chính xác cao, độ trôi của sức đề kháng nhỏ
Sản phẩm thân thiện với môi trường
Ứng dụng:
Thiết bị y tế
Thiết bị thử nghiệm/đo lường
Thiết bị máy in
Bộ điều khiển thiết bị tự động
Bộ chuyển đổi
Thiết bị truyền thông, điện thoại di động, GPS, PDA
Máy tính cá nhân
Thiết bị di động
CD-ROM, đĩa cứng, modem, máy in
DC - Bộ chuyển đổi DC
DSC, DVC, PDA, DVD và HDD
Thông tin kỹ thuật:
Khả năng hàn: 90% điện cực đầu cuối phải được làm nóng trước:@ 260 độ ± 5 độ trong 160 giây hàn
Sốc nhiệt: Độ cấu trúc lndur
Nhiệt độ hoạt động: -25 độ đến +85 độ
Nhiệt độ lưu trữ: -40 độ đến +85 độ
Loạt trong gia đình này
| SẢN PHẨM SẢN PHẨM | Tự cảm (MạnhH) | IDC (MA) | Chiều dài (mm) | Chiều rộng (mm) | Chiều cao (mm) | |
| AIML0402 | 0.047-1.2 | 15-25 | 1.0 | 0.5 | 0.5 | ✉ |
| AIML0603 | 0.047-22 | 1-50 | 1.6 | 0.8 | 0.8 | ✉ |
| AIML0603H | 0.047-12 | 60-150 | 1.6 | 0.8 | 0.8 | ✉ |
| AIML0805 | 0.047-47 | 5-300 | 2.0 | 1.2 | 0.9-1.2 | ✉ |
| AIML0805H | 0.047-22 | 50-350 | 2.0 | 1.2 | 0.9 | ✉ |
| AIML0805UH | 0.047-15 | 100-1100 | 2.0 | 1.2 | 0.9 | ✉ |
| AIML1206 | 0.047-100 | 5-300 | 3.2 | 1.6 | 0.9-1.1 | ✉ |
| AIML1206H | 0.047-27 | 50-450 | 3.2 | 1.6 | 0.9 | ✉ |
| AIML1206UH | 1.0-18 | 100-1200 | 3.2 | 1.6 | 0.9 | ✉ |
| AIML1210 | 1.0-120 | 150-600 | 3.2 | 2.5 | 1.3 | ✉ |
| AIML1806 | 1.0-10 | 250-500 | 4.5 | 1.6 | 1.6 | ✉ |
| AIML1812 | 1.0-120 | 150-650 | 4.5 | 3.2 | 1.5 | ✉ |
Dây có cuộn dây chip SMD cho các mô -đun RF (tần số vô tuyến),
Vật liệu gốm và ferrite là tùy chọn
ĐẶC TRƯNG:
1. Tuân thủ Rohs
2. SRF xuất sắc.
3. Các cuộn cảm cực nhỏ này cung cấp các giá trị Q đặc biệt, ngay cả ở tần số cao.
4. Tính ổn định nhiệt tuyệt vời
5. Phạm vi nhiệt độ hoạt động từ -40 độ đến 125 độ. (Bao gồm cả tự tăng nhiệt độ)
Ứng dụng:
Các mô -đun/sản phẩm RF cho
Điện thoại di động,
Máy thu GPS,
Trạm căn cứ,
Lặp lại,
LAN không dây/ chuột/ bàn phím/ tai nghe,
Điều khiển từ xa,
Hệ thống an ninh,
Truyền thông Telecom & Wireless
Và các thiết bị điện tử khác.
Ghi chú:
Dung sai: g=± 2%, j=± 5%, k=± 10%
Bao bì: Xóa băng và cuộn {Standard}
L/Q: Agilent/HP4291a+ Agilent/HP16197A
SRF: Agilent/HP8753D/Agilent/HP4291A
RDC: CH502BC/HP4338B
IRMS cho mức tăng 15 độ trên 25 độ xung quanh.
Phạm vi nhiệt độ hoạt động từ -40 độ đến 125 độ. (Bao gồm cả tự tăng nhiệt độ)
Loạt trong gia đình này
| SẢN PHẨM SẢN PHẨM | Tự cảm (MạnhH) | IDC (MA) | Chiều dài (mm) | Chiều rộng (mm) | Chiều cao (mm) | |
| AISC0402 | 1.0-120 | 30-1360 | 0.66 | 0.6 | 1.19 | ✉ |
| AISC0603 | 1.6-390 | 100-700 | 1.1 | 0.95 | 1.78 | ✉ |
| AISC0805 | 2.2-2200 | 150-800 | 1.7 | 1.52 | 2.3 | ✉ |
| AISC1008 | 3.9-10000 | 160-10000 | 2.79 | 2.1 | 2.92 | ✉ |
| AISC1210 | 3.9-10000 | 200-1000 | 2.9 | 2.25 | 3.5 | ✉ |
Surface Mount Vết son môi
Dòng chảy bề mặt cao gắn cuộn dây có cuộn dây chip
ĐẶC TRƯNG:
Hồ sơ thấp
Độ tin cậy cao
Xây dựng đúc
Khả năng hàn tuyệt vời
Nhựa đúc nhiệt
Sức mạnh cơ học tuyệt vời
Trưởng nhóm miễn phí là khiếu nại của Rohs
Kích thước 1008 /1210 /1812 /2220
Ứng dụng:
Vcrs
Máy quay video
Hệ thống truyền thông
Hệ thống ô tô
TV LCD/PDP
Ổ đĩa cứng
Hệ thống mạng
Thiết bị ngoại vi máy tính
Thông tin kỹ thuật:
Kiểm tra: (Tương đương chấp nhận được) LNDuctance: HP4285A, RDC: QuadTech 1880 Milliohmmeter, Q: HP4342A, SRF: HP4291A
IDC Max: Được xác định khi dòng DC chồng chất giảm 10% so với giá trị ban đầu của nó
Phương pháp hàn: sóng, pha hơi, hồng ngoại
Khả năng chống nhiệt hàn: 260 độ trong 10 giây
Điện trở dung môi: phù hợp với MIL-STD -202 E
Đánh dấu: LNDuctance & Tolerance
Nhiệt độ hoạt động: -40 độ đến +105 độ
Nhiệt độ lưu trữ: -40 độ đến +105 độ
Loạt trong gia đình này
| SẢN PHẨM SẢN PHẨM | Tự cảm (MạnhH) | IDC (MA) | Chiều dài (mm) | Chiều rộng (mm) | Chiều cao (mm) | |
| AISM1210C | 1.0-100 | 75-770 | 3.2 | 2.2 | 2.5 | ✉ |
| AISM1812C | 1.0-330 | 90-1050 | 4.5 | 3.2 | 3.2 | ✉ |
SMD cuộn cảm
ĐẶC TRƯNG:
· Chất chống cháy lại đóng gói (UL 94 V -0))
· Cung điện hoàn toàn đóng gói cung cấp môi trường vượt trội
Bảo vệ và Kháng độ ẩm
· Đơn vị hiện tại cao trong gói gắn trên bề mặt được in bằng mô hình,
giá trị tự cảm và mã ngày
· Tương thích với các phương pháp hàn lại hồng ngoại hoặc thông thường
· Chọn và đặt tương thích
· Nhiệt độ hoạt động: -25 độ đến +105 độ (bao gồm cả nhiệt độ tăng 40 độ)
· Nhiệt độ lưu trữ: -40 độ đến +85 độ
Ứng dụng:
· Bộ lọc tiếng ồn dòng điện xuất sắc
· Bộ lọc để chuyển đổi nguồn cung cấp điện, bộ chuyển đổi DC/DC
· Điều khiển SCR và Triac
· Ức chế RFI
Loạt trong gia đình này
| SẢN PHẨM SẢN PHẨM | L(µH) | DCR Max (ω) | Isat Max (A) | |
| B6010 | 1.0-6800 | 0.012-36.9 | 0.19-18.2 | ✉ |
| B6011 | 1.0-1500 | 0.013-7.3 | 0.15-4.1 | ✉ |
| B6012 | 1.0-6800 | 0.012-36.9 | 0.19-16.2 | ✉ |
| B8020 | 3.9-100000 | 0.007-89.7 | 0.081-15.5 | ✉ |
Cuộn cảm công suất hiện tại cao
ĐẶC TRƯNG:
· Kích thước nhỏ gọn sử dụng dây phẳng và loại SMD
· Tiếng ồn bức xạ thấp bằng cách xây dựng được che chắn từ tính
· Dòng điện cao
· Điện trở thấp
· Nhiệt độ hoạt động & nhiệt độ lưu trữ: -40 độ - +105 độ.
Ứng dụng:
· Bộ chuyển đổi DC/DC hiệu quả cao
· Bộ chuyển đổi buck đơn và polyphase
· Lọc cho các ứng dụng âm thanh
· Được tối ưu hóa cho các ứng dụng tăng cường hiện tại cao
Loạt trong gia đình này
| SẢN PHẨM SẢN PHẨM | Trở kháng@100kHz ± 20% | DCR Max (MΩ) | Nhiệt độ tăng 40 độ (a) tối đa | |
| CEP104 | 0.8-5.7 | 4.0-9.0 | 11.5-16.3 | ✉ |
| CEP105 | 5.6-22 | 10.5-40 | 4.0-8.5 | ✉ |
| CEP136 | 1.0-10 | 2.6-10.8 | 7.6-13 | ✉ |
| CEP139 | 10-47 | 15-23 | 7.7-9.2 | ✉ |
| CEP1412 | 10-47 | 7.98-17.9 | 6.5-10.1 | ✉ |
| CEP148 | 0.5-12.0 | 1.2-13.0 | 8.5-23 | ✉ |
| CEP1812 | 5.6-33 | 2.00-8.94 | 12.0-22.5 | ✉ |
| CEP2214 | 3.3-47 | 1.87-12.6 | 12.8-36.5 | ✉ |
Cuộn cảm công suất hiện tại cao, cuộn cảm điện SMD
ĐẶC TRƯNG:
· Khả năng mang dòng cao
· Mất cốt lõi thấp
· Phạm vi tự cảm từ 22NH đến 120 h
· Phạm vi hiện tại từ 14a đến 35a
· Vật liệu cốt lõi Ferrite
A
· Nhiệt độ lưu trữ: -40 độ đến +125 độ
Ứng dụng:
· Điện tử di động
· Máy chủ và máy trạm
· Hệ thống lưu trữ và mạng dữ liệu
· Máy tính xách tay và máy tính để bàn
· Thẻ đồ họa và hệ thống điện pin
· Bộ điều chỉnh nhiều pha
· Mô -đun điều chỉnh điện áp (VRM)
Loạt trong gia đình này
| SẢN PHẨM SẢN PHẨM | Tự cảm (MạnhH) | Idc (a) | Chiều dài (mm) | Chiều rộng (mm) | Chiều cao (mm) | |
| HCB 0404 0505 | 22-100 | 19-30 | 4.0-5.0 | 4.0-5.0 | 3.0-4.8 | ✉ |
| HCB0703 | 80-150 | 13-27 | 7.35 | 6.6 | 3.1 | ✉ |
| HCB0705 | 72-226 | 16-43 | 7.0 | 7.0 | 4.95 | ✉ |
| HCB0805 | 32-200 | 16-65 | 7.62 | 7.62 | 4.96 | ✉ |
| HCB0906 | 100-300 | 27.5-51 | 9.6 | 6.4 | 8.0 | ✉ |
| HCB1005 | 80-220 | 26-53 | 10.2 | 7.0 | 4.95 | ✉ |
| HCB1007 | 115-470 | 19-61 | 10.5 | 8.0 | 7.0 | ✉ |
| HCB1008 | 120-220 | 47-68 | 10.2 | 8.0 | 8.0 | ✉ |
| HCB1107 | 120-510 | 14.5-55 | 11.2 | 7.2 | 7.2-7.5 | ✉ |
| HCB1208 | 150-250 | 44-50 | 11.8 | 8.1 | 8.0 | ✉ |
| HCB1211 | 230-540 | 26-40 | 11.7 | 11.5 | 9.2 | ✉ |
| HCB1313 | 220-500 | 28-40 | 13.46-13.5 | 13.0-13.2 | 5.3-8.0 | ✉ |
| HCB1413 | 300-680 | 24-45 | 14.5 | 13.3 | 9.5 | ✉ |
| SẢN PHẨM SẢN PHẨM | Tự cảm (MạnhH) | Idc (a) | Chiều dài (mm) | Chiều rộng (mm) | Chiều cao (mm) | |
| HCB040404R32 | 55-100 | 17-19 | 4.0 | 4.0 | 4.0 | ✉ |
| HCB070705R32 | 100-180 | 28-50 | 7.0 | 6.8 | - | ✉ |
| HCB100612R125 | 70-330 | 40-77 | 12.0 | 10.0 | 6.0 | ✉ |
| HCB100709R18 | 100-400 | 30-70 | 10.0 | 7.0 | 9.0 | ✉ |
| HCB100808AR18 | 120-400 | 26-70 | 10.0 | 8.0 | 8.0 | ✉ |
| HCB100808R18 | 100-320 | 45-74 | 10.6 | 8.0 | - | ✉ |
| HCB100875R29 | 100-370 | 30-56 | 10.2 | 8.0 | 7.5 | ✉ |
| HCB121109R30 | 150-500 | 32-55 | 11.5 | 11.0 | 9.0 | ✉ |

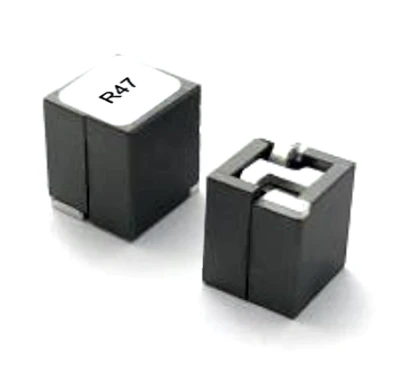

SMD ferrite lõi cung điện hiện tại cao
ĐẶC TRƯNG:
· Khả năng mang dòng cao
· Mất cốt lõi thấp
· Vật liệu cốt lõi Ferrite
A
· Nhiệt độ lưu trữ: -40 độ đến +125 độ
Ứng dụng:
· Điện tử di động
· Máy chủ và máy trạm
· Hệ thống lưu trữ và mạng dữ liệu
· Máy tính xách tay và máy tính để bàn
· Thẻ đồ họa và hệ thống điện pin
· Bộ điều chỉnh nhiều pha
· Mô -đun điều chỉnh điện áp (VRM)
Loạt trong gia đình này
| SẢN PHẨM SẢN PHẨM | Tự cảm (MạnhH) | Idc (a) | Chiều dài (mm) | Chiều rộng (mm) | Chiều cao (mm) | |
| LPA1030 | 0.2-2.2 | 9.0-22 | 10.5 | 10.5 | 3.1 | ✉ |
| LPA1040 | 0.15-4.3 | 8.0-25 | 10.5 | 10.5 | 4.2 | ✉ |
| LPA1050 | 0.16-16 | 5.0-25 | 10.5 | 10.5 | 5.0 | ✉ |
| LPA1230 | 0.25-3.3 | 12-24 | 13 | 13 | 3.5 | ✉ |
| LPA1260 | 0.2-22 | 6.0-32 | 13 | 13 | 6.5 | ✉ |
| LPA1890 | 0.82-47 | 6.8-41.5 | 18.3 | 18.3 | 9.2 | ✉ |
| LPA7030 | 0.13-2.0 | 6.5-22 | 7.0 | 7.0 | 3.3 | ✉ |
| LPA7040 | 0.22-4.7 | 6.0-21 | 7.0 | 7.0 | 4.0 | ✉ |
| LPA7050 | 0.24-10 | 3.5-20 | 7.0 | 7.0 | 5.0 | ✉ |
SMD Shielded Power Alductor, cuộn dây có độ tin cậy cao SMD
ĐẶC TRƯNG:
Cuộn cảm điện từ từ tính được che chắn bằng điện ảnh chip SMD
Đối với dòng điện cao lên đến 50a và DCR Refled và hàn tay rất thấp
có sẵn chất hàn tốt và nhân vật ngăn ngừa thiệt hại trong quá trình hàn lại
Ứng dụng:
Máy tính xách tay
Thiết bị điện pin
Bộ chuyển đổi DC/DC
Máy ảnh kỹ thuật số và ScannerCD-ROM/DVD và PDA
· Phạm vi nhiệt độ hoạt động -55 độ đến +125 độ
Loạt trong gia đình này
| SẢN PHẨM SẢN PHẨM | Tự cảm (MạnhH) | Idc (a) | Chiều dài (mm) | Chiều rộng (mm) | Chiều cao (mm) | ||
| Sê -ri LPM | 0.047-4.7 | 2.75-45 | 4.06-13.8 |
|
2.0-8.0 | ✉ | |
| Sê -ri LPM13 | 0.1-47 | 2.5-60 | 14.2 | 13 | 4.0-6.2 | ✉ | |
| Sê -ri LPM15XX | 4.7-33 | 13-31 | 17.5 | 16.5 | 9.7-12.7 | ✉ | |
| LPM0110 | 0.22-10 | 0.32-1.7 | 1.2 | 1.0 | 0.8 | ✉ | |
| LPM0420C | 0.1-10 | 1.8-18 | 4.5 | 4.5 | 2.0 | ✉ | |
| LPM0515C | 0.15-10 | 2.3-16 | 5.5 | 5.5 | 1.5 | ✉ | |
| LPM0518C | 0.22-4.7 | 3.5-16 | 5.5 | 5.5 | 1.8 | ✉ | |
| LPM0520C | 0.1-10 | 2.0-20 | 5.5 | 5.5 | 2.0 | ✉ | |
| LPM0530C | 0.1-33 | 2.0-23 | 5.5 | 5.5 | 3.0 | ✉ | |
| LPM0620C | 0.1-10 | 3.0-21 | 7.4 | 7.4 | 2.0 | ✉ | |
| LPM0624C | 0.1-15 | 3.5-30 | 7.4 | 7.4 | 2.4 | ✉ | |
| LPM0630C | 1.0-22 | 4.0-40 | 7.4 | 7.4 | 4.0 | ✉ | |
| LPM0640C | 0.15-12 | 4.0-40 | 7.4 | 7.4 | 4.0 | ✉ | |
| LPM0650C | 0.47-47 | 2.5-22 | 7.6 | 7.6 | 5.0 | ✉ | |
| LPM0830C | 0.22-33 | 3.0-30 | 9.2 | 9.2 | 3.0 | ✉ | |
| LPM0840C | 0.22-47 | 3.0-32 | 9.2 | 9.2 | 4.0 | ✉ | |
| LPM0850C | 0.15-22 | 5.0-45 | 9.2 | 9.2 | 5.0 | ✉ | |
| LPM1020C | 0.33-2.2 | 8-29 | 10.5 | 10.5 | 2.0 | ✉ | |
| LPM1030C | 0.36-6.8 | 7.0-25 | 10.5 | 10.5 | 3.0 | ✉ | |
| LPM1040C | 0.19-47 | 3.6-40 | 10.5 | 10.5 | 4.0 | ✉ | |
| LPM1050C | 0.36-22 | 6.0-33 | 10.5 | 10.5 | 5.0 | ✉ | |
| LPM1050D | 3.3-22 | 2.5-7.0 | 10.2 | 10.2 | 5.0 | ✉ | |
| LPM1060C | 1.0-4.7 | 14-26.5 | 11.3 | 10.0 | 6.0 | ✉ | |
| LPM1080D | 8.2-22 | 4.0-6.0 | 11.2 | 11.2 | 8.0 | ✉ | |
| LPM1090D | 1.0-47 | 2.3-17 | 10.2 | 10.2 | 9.0 | ✉ | |
| LPM1213D | 8.2-22 | 5.5-10 | 13.8 | 13.8 | 13 | ✉ | |
| LPM1235C | 0.1-10.0 | 7.0-48 | 13.2 | 13.2 | 3.5 | ✉ | |
| LPM1250C | 0.1-22 | 7.0-50 | 13.2 | 13.2 | 5.0 | ✉ | |
| LPM1260C | 0.33-10.0 | 11-45 | 13.2 | 13.2 | 6.0 | ✉ | |
| LPM1265C | 0.15-68 | 5.0-60 | 13.2 | 13.2 | 6.5 | ✉ | |
| LPM1280C | 1.0-2.2 | 26-35 | 13.2 | 13.2 | 8.0 | ✉ | |
| LPM1770C | 1.0-350 | 3.0-50 | 18 | 18 | 7.0 | ✉ | |
| LPM2010C | 0.24-2.2 | 1.6-6.3 | 2.0 | 1.6 | 1.0 | ✉ | |
| LPM2213C | 0.47-400 | 4.0-80 | 22.5 | 22.5 | 13 | ✉ | |
| LPM2510C | 1.0-4.7 | 1.5-3.5 | 2.5 | 2.0 | 1.0 | ✉ | |
| LPM2512C | 0.22-4.7 | 1.8-8.0 | 2.5 | 2.0 | 1.2 | ✉ | |
| LPM3210C | 1.0 | 4.0 | 3.2 | 2.5 | 1.0 | ✉ | |
| LPM3212C | 4.7 | 2.0 | 3.2 | 2.5 | 1.2 | ✉ | |
| LPM3215C | 0.22 | 11 | 3.2 | 2.5 | 1.5 | ✉ | |
| LPM3220C | 1.0-4.7 | 2.8-5.4 | 3.2 | 2.5 | 2.0 | ✉ | |
| LPM4010C | 1.0-10.0 | 1.5-3.5 | 4.0 | 4.0 | 1.0 | ✉ | |
| LPM4012C | 0.25-10.0 | 1.8-8.0 | 4.0 | 4.0 | 1.2 | ✉ | |
| LPM4015C | 0.47-2.2 | 6.0-9.2 | 4.0 | 4.0 | 1.5 | ✉ | |
| LPM4020C | 0.33-22 | 1.7-13 | 4.0 | 4.0 | 2.0 | ✉ | |
| LPM4030C | 0.15-10.0 | 3.1-24 | 4.0 | 4.0 | 3.0 | ✉ | |
| LPM4040C | 0.15-10.0 | 2.8-21 | 4.0 | 4.0 | 4.0 | ✉ | |
| LPM5020C | 0.15-6.8 | 4.5-27 | 5.4 | 5.2 | 2.0 | ✉ | |
| LPM5030C | 0.15-10.0 | 4.5-30 | 5.4 | 5.2 | 3.0 | ✉ | |
| LPM6030C | 0.15-10.0 | 7.0-35 | 6.6 | 6.4 | 3.0 | ✉ | |
| LPM6060C | 0.22-15 | 7.4-29 | 6.6 | 6.4 | 6.0 | ✉ | |
| LPM10100C | 1.0-15 | 13.8-43.5 | 11.3 | 8.0 | 10.0 | ✉ | |
| LPM1707 | 0.22-22.0 | 11-80 | 17.15 | 17.15 | 7.0 | ✉ |
SMD được che chắn từ tính bởi cuộn cảm đúc bột từ tính cho đường dây điện
ĐẶC TRƯNG:
· Được che chắn từ tính bằng cách đúc bột từ tính
· Sử dụng chung cho dòng chuyển đổi DC sang DC di động.
· Xây dựng lá chắn từ cao nên hiện thực hóa độ phân giải cao để bảo vệ EMC.
· Có sẵn để gắn tự động trong băng và gói thực.
· Các sản phẩm không chứa chì và hỗ trợ hàn không chì.
Ứng dụng:
· Điện thoại di động, DVC, DSC, PDA, màn hình LCD, ổ cứng, v.v.
· Hoạt động tạm thời.
Loạt trong gia đình này
| SẢN PHẨM SẢN PHẨM | Tự cảm (MạnhH) | Idc (a) | Chiều dài (mm) | Chiều rộng (mm) | Chiều cao (mm) | |
| LPS2512 | 0.47-22 | 0.38-2.27 | 2.5 | 2.0 | 1.2 | ✉ |
| LPS3010 | 1.0-22 | 0.38-1.6 | 3.0 | 3.0 | 1.0 | ✉ |
| LPS3012 | 1.0-47 | 0.31-1.9 | 3.0 | 3.0 | 1.2 | ✉ |
| LPS3015 | 1.0-47 | 0.32-2.0 | 3.0 | 3.0 | 1.5 | ✉ |
| LPS4010 | 1.0-47 | 0.28-1.05 | 4.0 | 4.0 | 1.0 | ✉ |
| LPS4012 | 1.0-47 | 0.37-1.5 | 4.0 | 4.0 | 1.2 | ✉ |
| LPS4018 | 1.0-220 | 0.17-1.83 | 4.0 | 4.0 | 1.8 | ✉ |
| LPS4020 | 1.0-100 | 0.31-2.6 | 4.0 | 4.0 | 2.0 | ✉ |
| LPS4030 | 0.91-120 | 0.42-3.15 | 4.0 | 4.0 | 3.0 | ✉ |
| LPS5020 | 1.0-33 | 0.83-3.7 | 5.0 | 5.0 | 2.0 | ✉ |
| LPS5040 | 1.5-47 | 0.94-4.45 | 5.0 | 5.0 | 4.0 | ✉ |
| LPS6012 | 2.5-100 | 0.32-1.73 | 6.0 | 6.0 | 1.2 | ✉ |
| LPS6020 | 0.8-22 | 0.95-3.8 | 6.0 | 6.0 | 2.0 | ✉ |
| LPS6028 | 1.5-100 | 0.7-4.58 | 6.0 | 6.0 | 2.8 | ✉ |
| LPS6045 | 0.82-330 | 0.57-5.9 | 6.0 | 6.0 | 4.5 | ✉ |
| LPS8030 | 1.0-47 | 1.3-6.2 | 8.0 | 8.0 | 3.0 | ✉ |
| LPS8040 | 0.82-330 | 0.64-6.3 | 8.0 | 8.0 | 4.2 | ✉ |
Cao khí có dây dẫn mặt nước bề mặt cao
ĐẶC TRƯNG:
· Lõi Ferrite
· Thiết kế tần số cao
· DCR thấp hơn cho phép IDC cao
· Giá trị Q SRF xuất sắc
· Các phiên bản miễn phí dẫn đầu
· Tuân thủ Rohs
· Sự ổn định nhiệt tuyệt vời
· Nhiệt độ hoạt động: -25 độ đến +85 độ
· Nhiệt độ lưu trữ: -55 độ đến +125 độ
Ứng dụng:
· Modem PDP. Bộ chuyển đổi TV LCD
· Bộ chuyển đổi DC/DC di động DC/DC
· Điện thoại không dây radio xe
· Hệ thống định vị toàn cầu
· Thiết bị truyền thông không dây
· Hệ thống kết nối mạng, bộ lọc XDSL
· Sản phẩm máy tính và thiết bị ngoại vi
Loạt trong gia đình này
| SẢN PHẨM SẢN PHẨM | L(µH) | SRF (MHz) | DCR Max (ω) | IDC Max (MA) | |
| LQH1008 | 1.0-100 | 8.0-100 | 0.078-7.75 | 110-300 | ✉ |
| LQH1206 | 1.0-100 | 7.0-100 | 0.49-12 | 45-175 | ✉ |
| LQH1210 | 0.1-390 | 5.0-200 | 0.25-22 | 50-700 | ✉ |
| LQH1812 | 1.0-2200 | 1.3-120 | 0.20-50 | 30-550 | ✉ |
| LQH2220 | 0.12-10000 | 0.4-450 | 0.01-140 | 50-6000 | ✉ |
Dòng điện có dây có dây buộc bề mặt cao hiện tại
ĐẶC TRƯNG:
· Cấu trúc được che chắn của Ferrite
· Thiết kế tần số cao
· DCR thấp hơn cho phép IDC cao
· Có sẵn trong loạt E12
· Giá trị Q SRF xuất sắc
· Các phiên bản miễn phí dẫn đầu
· Tuân thủ Rohs
· Sự ổn định nhiệt tuyệt vời
· Nhiệt độ hoạt động: -25 độ đến +85 độ
· Nhiệt độ lưu trữ: -55 độ đến +125 độ
Ứng dụng:
· Modem PDP. Bộ chuyển đổi TV LCD
· Bộ chuyển đổi DC/DC di động DC/DC
· Điện thoại không dây radio xe
· Hệ thống định vị toàn cầu
· Thiết bị truyền thông không dây
· Hệ thống kết nối mạng, bộ lọc XDSL
· Sản phẩm máy tính và thiết bị ngoại vi
Loạt trong gia đình này
| SẢN PHẨM SẢN PHẨM | Tự cảm (MạnhH) | Idc (a) | Chiều dài (mm) | Chiều rộng (mm) | Chiều cao (mm) | |
| LQH1210S | 1.0-2200 | 0.02-1 | 3.5 | 3.5 | 2.4 | ✉ |
| LQH2220s | 0.27-10000 | 0.05-6 | 6.3 | 6.3 | 4.7 | ✉ |
Bộ cảm giác SMD được bảo vệ
ĐẶC TRƯNG:
· Cung cấp bề mặt được che chắn từ tính với xếp hạng dòng điện cao.
· Điện trở thấp để giữ mất điện tối thiểu.
Ứng dụng:
· Xuất sắc cho chuyển đổi DC-DC Dòng điện DC
Các ứng dụng được sử dụng trong đĩa cứng, máy tính xách tay
và các thiết bị điện tử khác.
Loạt trong gia đình này
| SẢN PHẨM SẢN PHẨM | L(µH) | SRF (MHz) | DCR Max (ω) | IDC Max (A) | |
| SB0906 | 2.7-10000 | 0.7-85 | 0.032-38 | 70-3200 | ✉ |
| SB0908 | 1.5-15000 | 0.4-65 | 0.014-40 | 75-5600 | ✉ |
ĐẶC TRƯNG:
· Thiết kế chi phí thấp mục đích chung
· Dòng bão hòa cao
· Xây dựng dễ dàng sử dụng lõi Ferrite Rod
Ứng dụng:
· Chuyển đổi bộ điều chỉnh
· Hệ thống ô tô
· Bộ khuếch đại công suất
· Nguồn cung cấp điện
· Ức chế EMI/RFI
· Bộ lọc dòng DC
SMD Power Reductors, Shield Power Coil
Sức mạnh cơ học của SDRH Series Sức mạnh cơ học và nhiệt
Sự ổn định là đủ tốt để chịu sự thay đổi nhiệt độ từ
Các vật liệu hàn lại và lực bên ngoài. Nó có kích thước mini,
Năng lượng cao được lưu trữ năng lượng, điện trở thấp làm cho bản thân có cuộn cảm lý tưởng
Khi được sử dụng trong các công tắc PDA, DC/DC.
Thích hợp để làm việc trong điều kiện hiện tại lớn.
· Nhiệt độ hoạt động: -40 độ đến +105 độ
· Nhiệt độ lưu trữ: -40 độ đến +105 độ
Ứng dụng:
Video máy ảnh kỹ thuật số
Hệ thống truyền thông
Nhà cung cấp năng lượng hệ thống ô tô
LCD PDP tivi
Ổ đĩa cứng, Topset, XDSL
Hệ thống mạng
Thiết bị thiết bị ngoại vi máy tính
Loạt trong gia đình này
| SẢN PHẨM SẢN PHẨM | L(µH) | Idc (a) | Chiều dài (mm) | Chiều rộng (mm) | Chiều cao (mm) | |
| SDRH0603 | 3.5-1000 | 0.08-3.0 | 6.5 | 6.5 | 3.0 | ✉ |
| SDRH0605 | 10-1000 | 0.14-1.35 | 6.5 | 6.5 | 5.0 | ✉ |
| SDRH0703 | 10-1000 | 0.16-1.68 | 7.5 | 7.5 | 3.4 | ✉ |
| SDRH0704 | 10-1000 | 0.18-1.84 | 7.5 | 7.5 | 4.5 | ✉ |
| SDRH10145 | 3.3-1500 | 0.22-3.7 | 10.4 | 10.4 | 4.8 | ✉ |
| SDRH103 | 10-150 | 0.7-2.7 | 10.4 | 10.4 | 3.0 | ✉ |
| SDRH104 | 1.3-330 | 0.7-10.0 | 10.4 | 10.4 | 4.0 | ✉ |
| SDRH105 | 10-1000 | 0.35-3.45 | 10.4 | 10.4 | 5.0 | ✉ |
| SDRH12 | 1.3-1000 | 0.006-11.6 | 12 | 12 | 4.5-8.0 | ✉ |
| SDRH1204 | 10-330 | 0.5-4.5 | 12.3 | 12.3 | 4.5 | ✉ |
| SDRH1205 | 10-1000 | 0.4-4.0 | 12.3 | 12.3 | 6.0 | ✉ |
| SDRH1207 | 1.2-1000 | 0.55-9.8 | 12.3 | 12.3 | 8.0 | ✉ |
| SDRH1209 | 1.0-1000 | 0.70-11 | 12.5 | 12.5 | 10.0 | ✉ |
| SDRH12555 | 6.0-1500 | 0.29-3.6 | 12.8 | 12.8 | 5.8 | ✉ |
| SDRH12565 | 2.2-330 | 0.95-6.2 | 12.8 | 12.8 | 6.8 | ✉ |
| SDRH12575 | 1.2-330 | 1.0-8.2 | 12.8 | 12.8 | 7.8 | ✉ |
| SDRH1508 | 10-6800 | 0.038-5.5 | 14.8 | 14.8 | 8.0 | ✉ |
| SDRH1510 | 4.7-150 | 2.5-8.5 | 15.3 | 11.8 | 10.8 | ✉ |
| SDRH2D11 | 1.5-22 | 0.25-0.90 | 3.2 | 3.2 | 1.2 | ✉ |
| SDRH2D18 | 2.2-47 | 0.20-0.85 | 3.2 | 3.2 | 2.0 | ✉ |
| SDRH3818 | 1.0-150 | 0.12-1.8 | 3.85 | 3.85 | 1.8 | ✉ |
| SDRH3D16 | 1.0-47 | 0.26-1.89 | 4.0 | 4.0 | 1.9 | ✉ |
| SDRH4D18 | 1.0-390 | 0.11-1.72 | 5.0 | 5.0 | 2.0 | ✉ |
| SDRH4D28 | 1.0-180 | 0.22-2.56 | 5.0 | 5.0 | 3.1 | ✉ |
| SDRH5018 | 1.2-47 | 0.33-1.8 | 5.2 | 5.2 | 1.8 | ✉ |
| SDRH5020 | 1.2-470 | 0.18-2.18 | 5.2 | 5.2 | 2.0 | ✉ |
| SDRH5028 | 1.0-220 | 0.2-4.0 | 5.2 | 5.2 | 2.8 | ✉ |
| SDRH5D18 | 1.0-100 | 0.36-3.86 | 6.0 | 6.0 | 2.2 | ✉ |
| SDRH5D28 | 2.5-100 | 0.42-2.6 | 6.0 | 6.0 | 3.2 | ✉ |
| SDRH6025 | 1.0-100 | 0.33-2.7 | 6.3 | 6.3 | 2.8 | ✉ |
| SDRH6028 | 4.7-100 | 0.42-1.6 | 6.3 | 6.3 | 3.1 | ✉ |
| SDRH6D28 | 3.0-100 | 0.54-3.0 | 7.0 | 7.0 | 3.2 | ✉ |
| SDRH6D38 | 3.3-100 | 0.58-3.2 | 7.0 | 7.0 | 4.2 | ✉ |
| SDRH7028 | 3.3-47 | 0.54-1.6 | 7.3 | 7.3 | 3.2 | ✉ |
| SDRH7030 | 3.3-100 | 0.35-1.8 | 7.3 | 7.3 | 3.4 | ✉ |
| SDRH7032 | 3.3-1000 | 0.13-1.9 | 7.3 | 7.3 | 3.8 | ✉ |
| SDRH7045 | 3.3-470 | 0.31-2.2 | 7.3 | 7.3 | 4.8 | ✉ |
| SDRH8D28 | 2.5-680 | 0.78-5.4 | 8.3 | 8.3 | 3.0 | ✉ |
| SDRH8D43 | 2.0-100 | 0.9-6.4 | 8.3 | 8.3 | 4.5 | ✉ |
Điện cảm được che chắn nguồn điện bề mặt
ĐẶC TRƯNG:
· Pint chân nhỏ
· Căn hộ để chọn và địa điểm
· Cấu trúc được bảo vệ
· Nhiệt độ hoạt động: -40 độ đến +85 độ
· Nhiệt độ lưu trữ: -40 độ đến +105 độ
ỨNG DỤNG:
· Nguồn điện cho VTR.
· Thiết bị OA.
· TV LCD.
· Máy tính xách tay.
· Thiết bị liên lạc di động.
· Bộ chuyển đổi DC/DC, vv.
Loạt trong gia đình này
| SẢN PHẨM SẢN PHẨM | Tự cảm (MạnhH) | Idc (a) | Chiều dài (mm) | Chiều rộng (mm) | Chiều cao (mm) | |
| SDRS0603 | 10-820 | 0.42-1.0 | 6.2 | 5.6 | 3.2 | ✉ |
| SDRS0704 | 10-820 | 0.33-1.65 | 7.8 | 7.0 | 4.5 | ✉ |
| SDRS1005 | 10-820 | 0.33-2.06 | 10.0 | 9.0 | 5.0 | ✉ |
| SDRS1205 | 10-820 | 0.36-2.65 | 12.6 | 11.6 | 5.4 | ✉ |
ĐẶC TRƯNG:
· Điện trở DC thấp
· Dòng điện lớn
· Sức mạnh cơ học tuyệt vời
· Độ tin cậy cao và khả năng hàn tuyệt vời
· Hồ sơ thấp và vuông
· Điện trở cao
Ứng dụng:
· VCR, máy tính xách tay, bộ chuyển đổi DC/DC
· Video máy ảnh kỹ thuật số
· Hệ thống truyền thông
· Nhà cung cấp năng lượng hệ thống ô tô
· TV LCD PDP
· Ổ đĩa cứng, Topset, XDSL
· Hệ thống mạng
· Thiết bị ngoại vi máy tính
| SẢN PHẨM SẢN PHẨM | L(µH) | Kiểm tra freq (kHz) | DCR Max (ω) | IDC Max (A) | |
| SDR0703T | 1.0-1000 | 100 | 0.02-6.2 | 0.15-3.6 | ✉ |
| SDR0704T | 10-1000 | 100 | 0.12-6.22 | 0.17-1.5 | ✉ |
| SDR1030T | 2.7-1000 | 0.796-7.96 | 0.028-4.7 | 0.2-3.0 | ✉ |
| SDR1045T | 2.7-1000 | 0.252-7.96 | 0.026-4.7 | 0.38-4.8 | ✉ |
| SDR1305T | 2.5-1000 | 0.252-7.96 | 0.0098-2.35 | 0.46-7.2 | ✉ |
| SDR1308T | 10-1200 | 0.252-2.52 | 0.036-1.92 | 0.38-4.05 | ✉ |
| SDR7030T | 1.0-1000 | 0.796-7.96 | 0.022-6.2 | 0.15-3.0 | ✉ |
| SDR7045T | 1.0-1000 | 0.252-7.96 | 0.022-4.0 | 0.22-3.8 | ✉ |
Cấm sức mạnh bề mặt
ĐẶC TRƯNG:
· Gốm/ferrite/cơ sở nhựa tùy chọn
· Thiết kế tần số cao
· Giá trị Q xuất sắc
· SRF xuất sắc
· Ổn định nhiệt tuyệt vời
· Cấu hình thấp
· Bản in chân nhỏ
Ứng dụng:
· Modem
· Bộ đàm di động
· Điện thoại không dây
· Hệ thống định vị toàn cầu
· Thiết bị truyền thông không dây
· Hệ thống kết nối mạng, bộ lọc XDSL
· Sản phẩm máy tính và thiết bị ngoại vi
| SẢN PHẨM SẢN PHẨM | L(µH) | DCR Max (ω) | IDC Max (A) | |
| SPI0402T | 1.0-1000 | 0.05-12 | 0.1-2.9 | ✉ |
| SPI0605HC | 0.47-100 | 0.0097-1.109 | 0.47-6.0 | ✉ |
| SPI0802T | 10-1000 | 0.09-7.0 | 0.1-2.4 | ✉ |
| SPI0804T | 1.0-1000 | 0.009-3.0 | 0.3-9.0 | ✉ |
| SPI0810T | 10-1000 | 0.033-2.0 | 0.80-8.0 | ✉ |
| SPI1006HC | 0.47-100 | 0.0049-0.2707 | 0.95-11.4 | ✉ |
| SPI1306HC | 0.47-100 | 1.4-16.0 | 1.4-16.0 | ✉ |
| SPI1306T | 1.0-1000 | 0.011-1.8 | 1.0-20.0 | ✉ |
| SPI1608HC | 0.47-100 | 0.0019-0.17 | 3.6-51.7 | ✉ |
Cuộn cảm điện mặt bề mặt được bảo vệ
ĐẶC TRƯNG:
· Dòng điện cao
· Lá chắn trường hợp từ tính
· In chân rất nhỏ
· Căn hộ để chọn và địa điểm
Ứng dụng:
· Lý tưởng cho lòng bàn tay và máy tính xách tay
· Bộ chuyển đổi DC-DC
· Bộ nhớ flash của PDA
· Bước lên, bộ chuyển đổi bước xuống
· Nhiệt độ hoạt động: -40 độ đến +85 độ
· Nhiệt độ lưu trữ: -40 độ đến +105 độ
Loạt trong gia đình này
| SẢN PHẨM SẢN PHẨM | Tự cảm (MạnhH) | Idc (a) | Chiều dài (mm) | Chiều rộng (mm) | Chiều cao (mm) | |
| SPI0402S | 1.0-10000 | 0.02-3.0 | 6.6 | 4.45 | 2.92 | ✉ |
| SPI0802S | 1.5-470 | 0.2-4.0 | 12.7 | 10.1 | 2.7 | ✉ |
| SPI0804S | 1.0-47 | 0.8-5.0 | 12.95 | 9.4 | 5.08 | ✉ |
| SPI1306S | 10-100 | 0.53-3.9 | 18.54 | 15.24 | 7.62 | ✉ |
Cao khí smt hiện tại
SMB Series của các cuộn cảm công suất được che chắn cao có tính năng điện trở DC MillioHM và xử lý dòng điện rất cao. Che chắn từ và dung sai DCR chặt chẽ làm cho chúng lý tưởng cho các bộ điều chỉnh VRM/VRM/EVRD đa pha thấp điện áp thấp và các mạch cảm biến hiện tại.
ĐẶC TRƯNG:
· Vật liệu cốt lõi Ferrite
· Xây dựng được bảo vệ
· Nhiệt độ hoạt động: -40 độ đến +125 độ
· Dung sai DCR chặt chẽ cho các mạch cảm biến dòng điện-DCR
· Ba phiên bản cho hiệu quả và độ chính xác tối ưu
· Xây dựng ferrite cho phẳng l vs i có dòng điện cao
· Khăn bảo hiểm từ tính cho phép bao bì mật độ cao
· Lý tưởng cho các bộ điều chỉnh VRM/VRD/EVRD đa pha
Ứng dụng:
· Máy chủ
· Bộ điều chỉnh đa pha và VCore
· Bộ điều chỉnh máy tính xách tay
· Hệ thống năng lượng pin
· Thẻ đồ họa
Loạt trong gia đình này
| SẢN PHẨM SẢN PHẨM | OCL (NH) +10% | DCR Max (MΩ) | IDC Max (A) | |
| SMB0808B | 300-1000 | 0.8 | 15-60 | ✉ |
| SMB1007B | 330-1600 | 0.81 | 12-65 | ✉ |
| SMB Series | - | 0.6-1.0 | 14-17 | ✉ |
Shinhom được dành riêng để thiết lập một thanh xuất sắc cao cho các ngành công nghiệp tích hợp hoặc sử dụng các công nghệ từ tính trongSMD cuộn cảmcác sản phẩm.
Chú phổ biến: Cấm SMD, Nhà sản xuất cuộn cảm SM của Trung Quốc, nhà cung cấp, nhà máy
